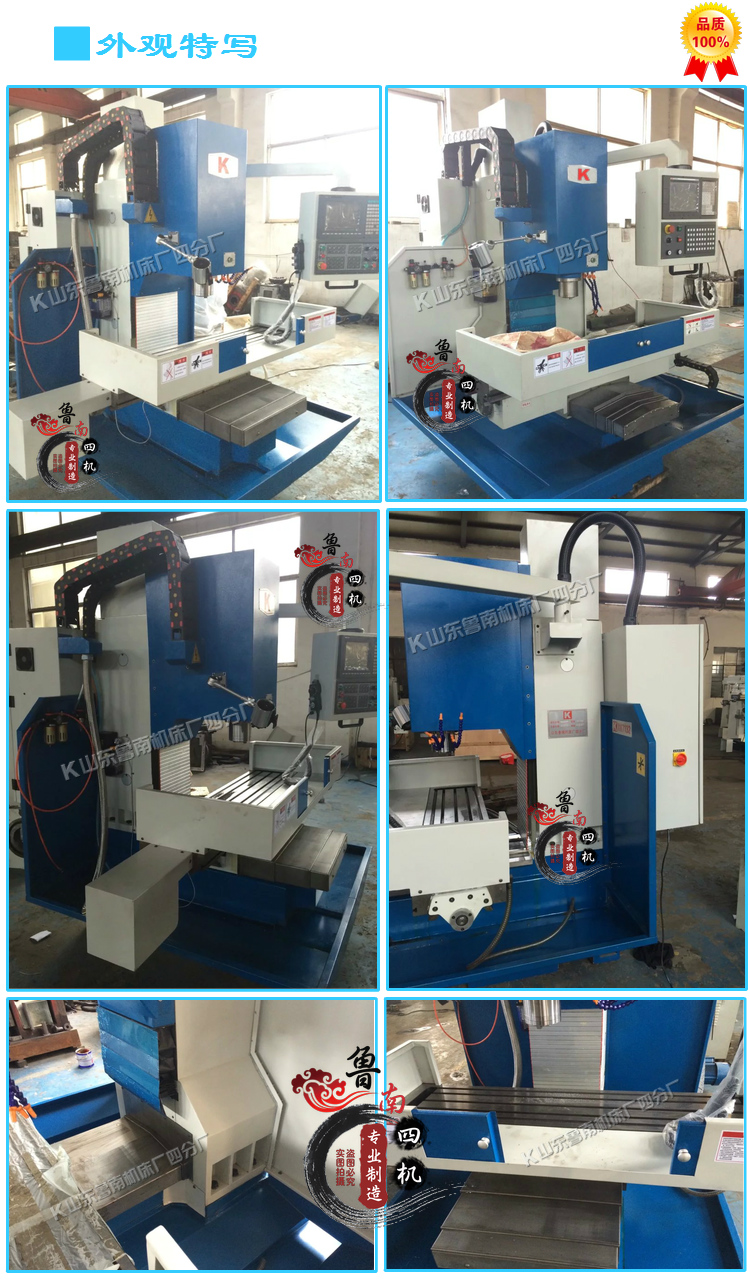

XK7132B 數控銑床
該產品為X、Y、Z三軸伺服直聯控制立式數控銑床，三軸均為燕尾淬火硬軌，結構及外形尺寸緊湊合理，主軸為伺服電機通過同步帶驅動。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工，適合于多品種、中小批量產品的生產，能滿足對復雜、高精度零件的加工。
可配第四旋轉軸，以滿足特殊零件的加工要求。
XK7132B主要技術參數：
|
項 目 |
內 容 |
單 位 |
數 值 |
|
工作臺 |
工作臺面積 |
mm |
1500×320 |
|
T型槽 |
mm |
3-18-85 |
|
|
最大承重 |
Kg |
500 |
|
|
行 程 |
移動范圍 X、Y、Z |
mm |
900×380×500 |
|
主軸鼻端至工作臺距離 |
mm |
100-600 |
|
|
主軸中心至立柱導軌面距離 |
mm |
400 |
|
|
進 給 |
快速移動速度 X、Y、Z |
m/min |
12m/min |
|
三軸伺服電機 |
NM |
XY(10) Z（15） |
|
|
主 軸 |
主軸錐孔 |
|
BT40 |
|
主軸轉速 |
r/min |
8000rpm |
|
|
主軸功率 |
HP |
3.7 |
|
|
重 量 |
整機重量 |
kg |
2300 |
|
外 形 |
外形尺寸 |
mm |
2100*1900*2350 |
