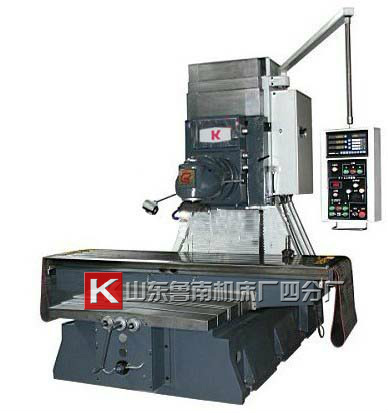

X7160WT 床身式銑床
主要技術參數：
| 主要技術參數 | X7160WT |
| 工作臺：面積（長×寬） | 2400×600 |
| T形槽（寬×個數） | 120×5 |
| 最大行程: |
縱向: 2200 橫向: 850 |
| 縱向和橫向進給速度： |
變速級別: 無級變速 變速范圍 （毫米/分）10～1800 |
| 機頭：主軸端面到工作臺面的距離 | 立軸:100～850 |
| 主軸中心線到工作臺面的距離: | 臥軸： 108～858 |
| 垂向（Z向）進給速度： |
變速級別： 無級變速 變速范圍：20～600 |
| 從主軸中心到立柱導軌面的距離： | 800 |
| 主軸轉速極數 | 12 |
| 變速范圍： | 25.45.65.95.135.200.245.350.485.680.960.1400 |
| 主軸錐度： | ISO50 7:24 |
| 主軸驅動電機: | 11/7.5kw |
| 進給電機（直流）： | 6kw |
| 機床外形尺寸（長*寬*高） | 2400×2500×2500 |
| 凈重 | 8600KG |
機床精度檢驗:
| 主軸定心軸徑的徑向跳動: | 0.01 |
| 主軸軸肩支承面的跳動: | 0.01 |
| 工作臺的縱向移動對工作臺面的平行度: | 0.04 |
| 工作臺的橫向移動對工作臺面的平行度 ： | 0.02/300 |
| 工作臺面與主軸箱垂向移動的垂直度： |
在縱向垂直平面內: 0.02/300 在橫向垂直平面內：0.02/30 |
| 立軸旋轉軸線對工作臺面的垂直度： |
在縱向垂直平面內：0.02/300 在橫向垂直平面內: 0.03/300 |
| 臥軸旋轉軸線對工作臺面的平行度： | 0.02/300 |
| 臥軸旋轉軸線對工作臺的橫向移動的平行度： |
在豎直平面內：0.02/300 在水平面內: 0.02/300 |
1.工作臺縱向和橫向絲杠選用滾珠絲杠
2.主軸箱潤滑采用油泵循環潤滑
3.全不銹鋼防護
4.導軌面貼塑
5.三軸球柵尺
6.進給為伺服電機驅動
