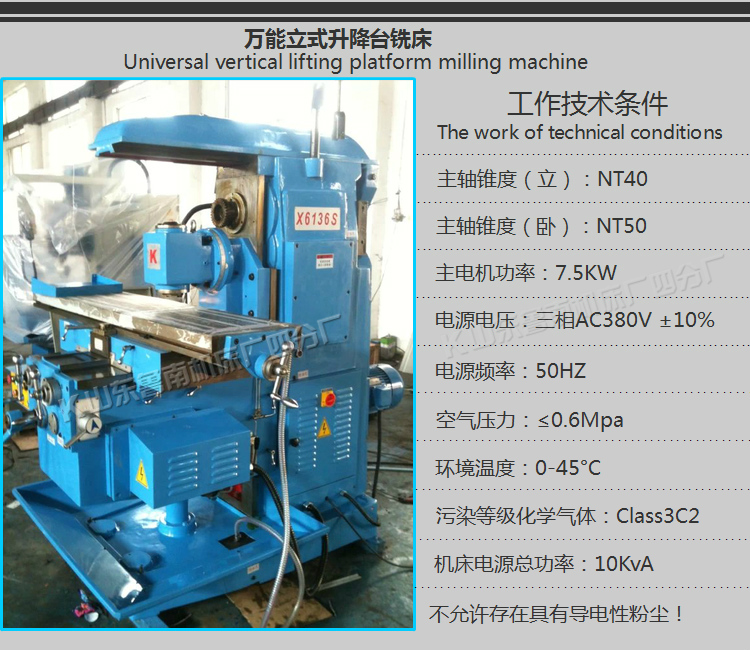

X6136S 臥式銑床
主要技術參數：
|
主要技術參數 |
Specifications |
X6136S |
|
工作臺尺寸 |
Table size(mm) |
1600x360 |
|
T型槽數目 |
Tslot numbr |
3 |
|
工作臺行程 |
Table travel(mm) |
1000x380 |
|
主軸孔錐度 |
Spindle taper |
7:24/ISO50 |
|
主軸轉速范圍 |
Spindle speedsrange(r.p.m) |
50-1500 |
|
主軸端面至工作臺面距離 |
Distance between spindle and table surface(mm) |
30-510 |
|
電動機功率 |
Motor (kw) |
7.5 |
|
機床約重 |
N.W/GW(kg) |
2600 |
|
機床外形尺寸 |
Overall dimensions(mn) |
1750x1650x1980 |
機床特點：

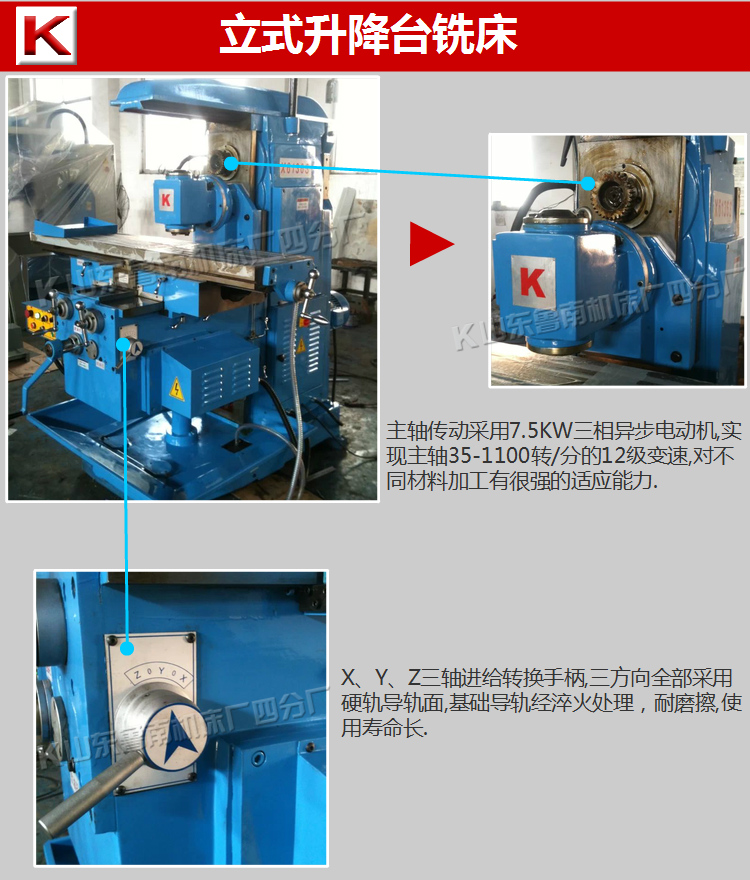

1.主電機功率7.5KW電機，對不同材料加工有很強的適應能力。
2.配帶一立銑頭，用時可直接在臥銑上加裝齒輪來帶動立銑。方便實用。

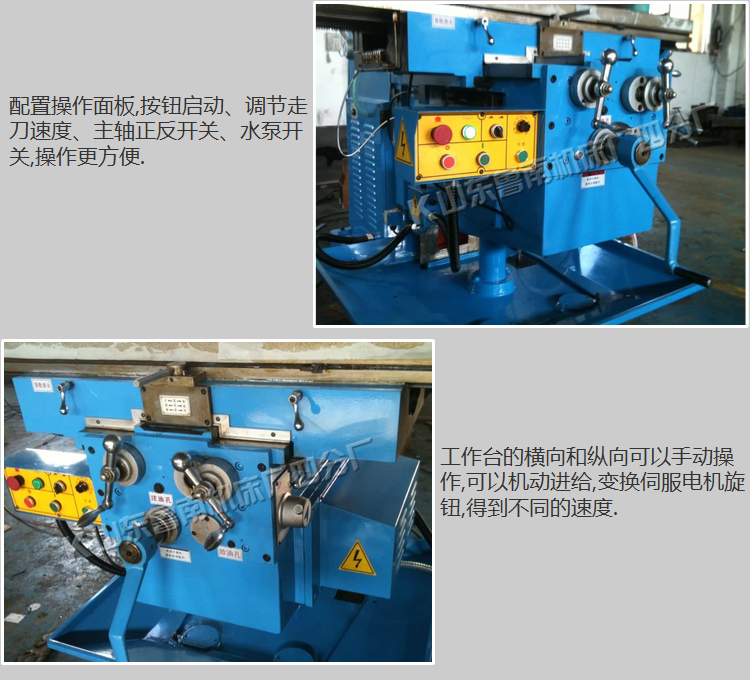

3.山東魯南機床廠四分廠X5136S立式升降臺銑床采用臺灣進口直流伺服電機為進給器，以替代傳統的進給變速箱，實現X、Y、Z三方向自動進給。具有調速范圍廣、力矩大、噪音低、操作方便、安全可靠等特點是銑床的一種創新結構。

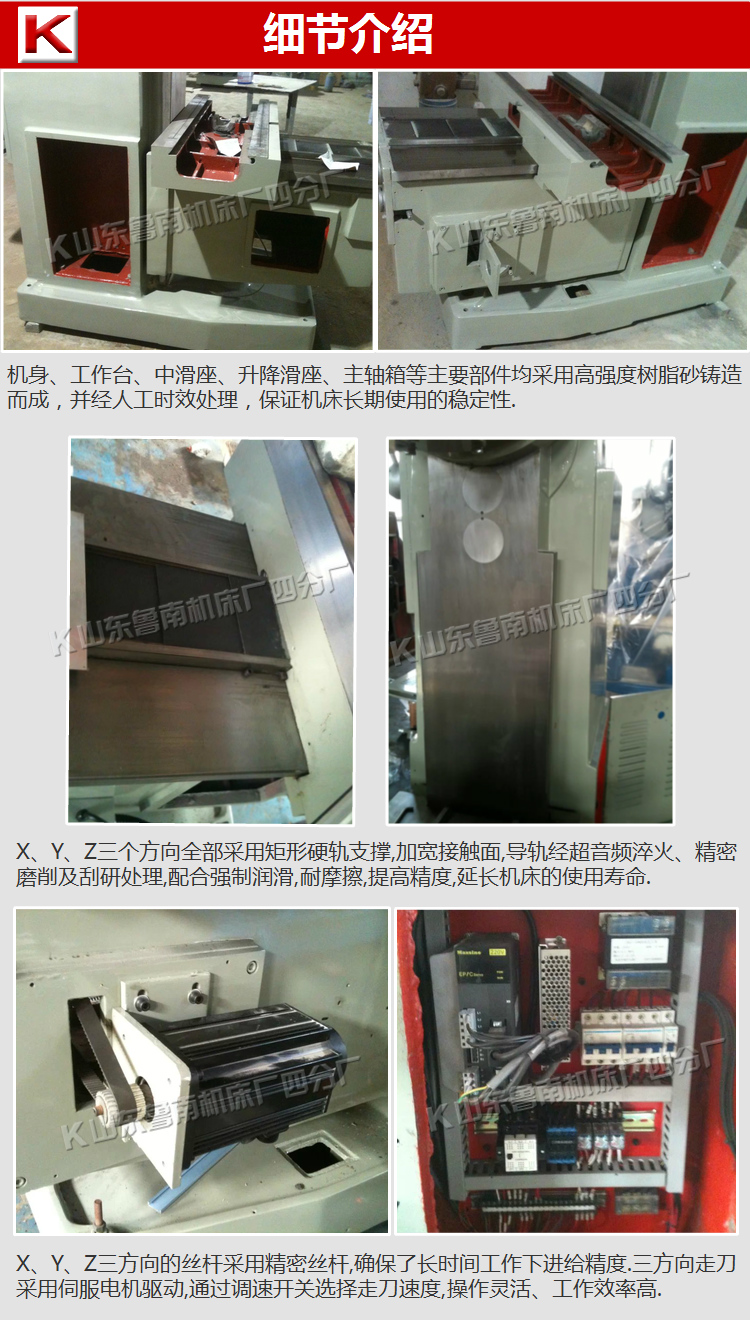

4.采用矩形導軌，鋼性好，精度高，操作簡單，維護方便。基礎導軌面及工作臺采用淬火處理，壽命長。
