LT-19B 臺鉆

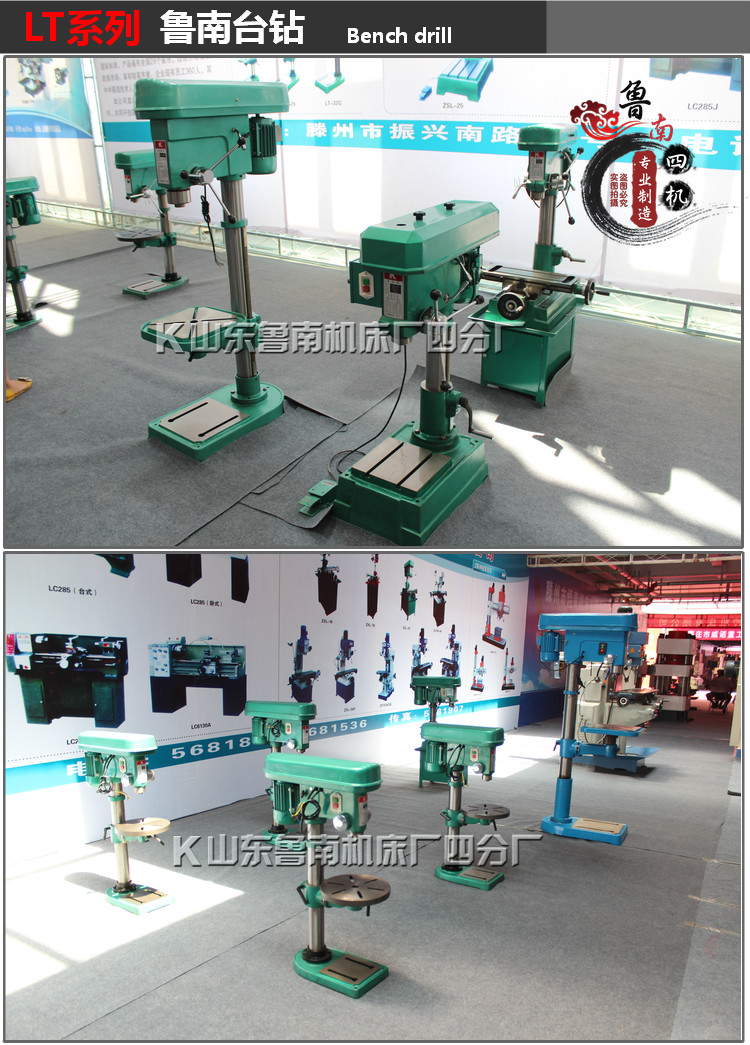

LT系列臺式鉆床
山東魯南臺式鉆床可固定在作臺或者直接落地放置，主軸是垂直形式的小型鉆床。魯南臺鉆是一種體積小巧，操作簡便的臺式鉆床。魯南四機臺鉆主軸箱和工作臺安置在立柱上，主軸垂直于工作臺面。主軸箱可水平繞立柱回轉，工作臺可繞立柱回轉、升降。魯南臺鉆特殊設計，工作臺可旋轉傾斜，擴展鉆孔加工能力。使用特制深孔鉆頭，利用工件旋轉，可鉆深度較大的工件。

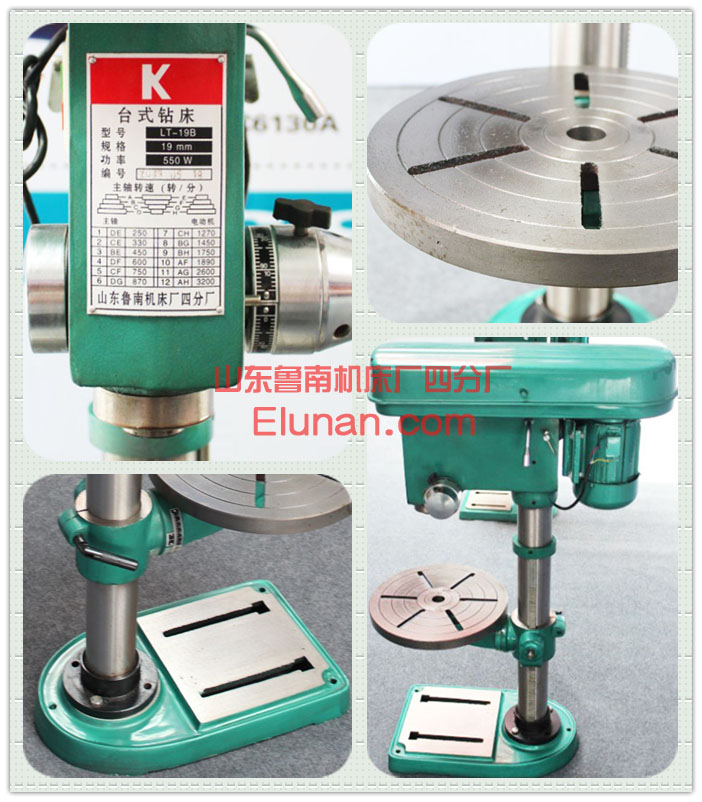

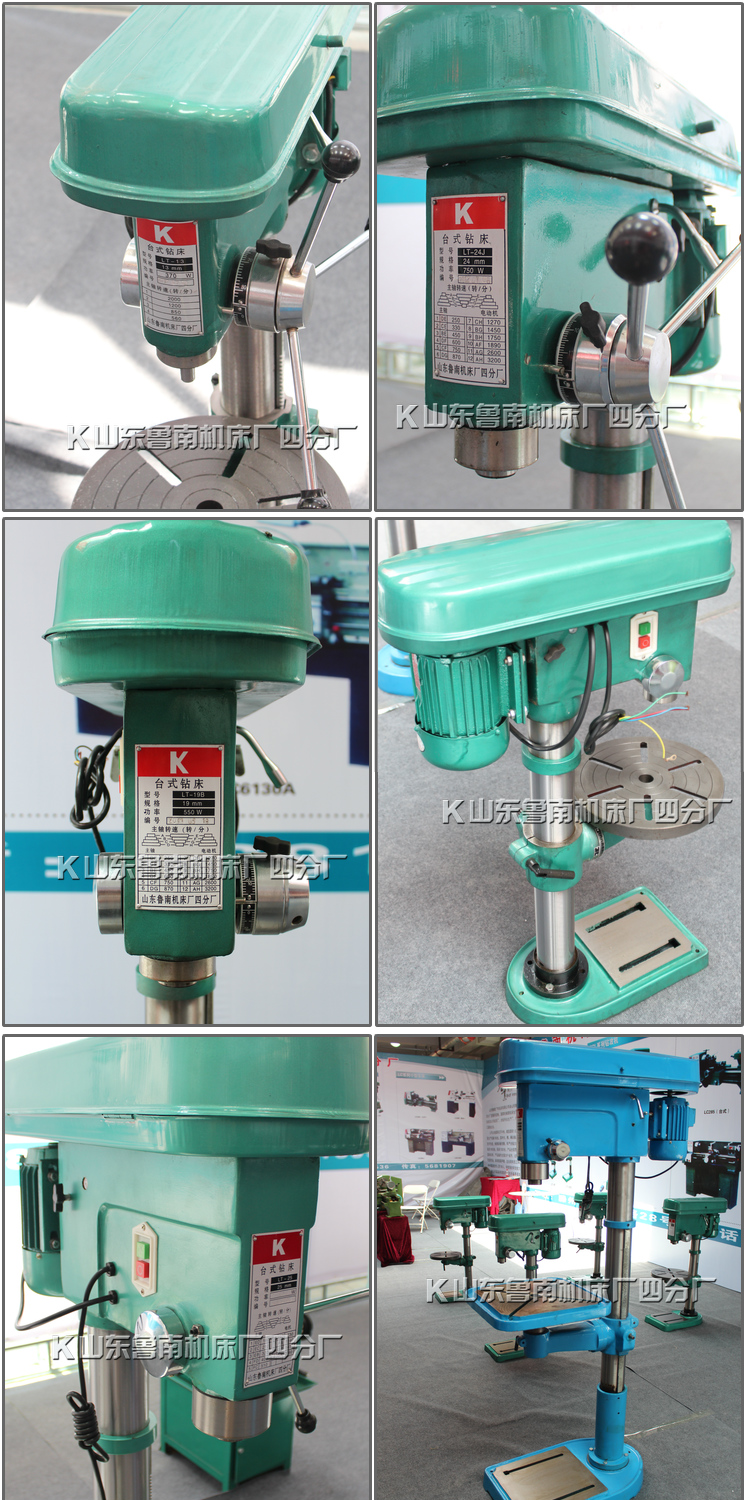

LT-19B臺鉆多圖展示：
LT-19B臺鉆主要技術參數：
|
主要技術參數 |
LT-19B |
|
最大鉆孔直徑mm |
19 |
|
工作臺行程mm |
410 |
|
主軸行程mm |
90 |
|
主軸中心至立軸表面最大距離mm |
200 |
|
主軸錐度 |
M.S2 |
|
立柱直徑mm |
80 |
|
主軸轉速級數 |
12 |
|
主軸轉速范圍r.p.m |
250-3200 |
|
電機功率kw |
0.55 |
|
總高mm |
1100 |
|
包裝尺寸mm |
1050*320*600 |
|
凈重/毛重kg |
88/95 |
1、使用前要檢查鉆床各部件是否正常。
2、鉆頭與工件必須裝夾緊固，不能用手握住工件，以免鉆頭旋轉引起傷人事故以及設備損壞事故。
3、集中精力操作，搖臂和拖板必須鎖緊后方可工作，裝卸鉆頭時不可用手錘和其他工具物件敲打，也不可借助主軸上下往返撞擊鉆頭，應用專用鑰匙和扳手來裝卸，鉆夾頭不得夾錐形柄鉆頭。
4、鉆薄板需加墊木板，應刃磨薄板鉆頭，并采用較小進給量，鉆頭快要鉆透工件時，應適當減小進給量要輕施壓力，以免折斷鉆頭損壞設備或發生意外事故。
5、臺鉆鉆孔鉆頭在運轉時，禁止用棉紗和毛巾擦拭鉆床及清楚鐵屑。工作后鉆床必須擦拭干凈，切斷電源，零件堆放及工作場地保持整齊、整潔。
6、切削纏繞在工件或鉆頭上時，應提升鉆頭。使之?dāng)嘞?，并停鉆后用專門工具清除切削。
7、必須在鉆床工作范圍內鉆孔，不應使用超過額定直徑的鉆頭。
8、更換皮帶位置變速時，必須在切斷電源。
9、工作中出現任何異常情況，應停車再處理。
10、操作員操作前必須熟悉機器的性能，用途及操作注意事項，生手嚴禁單獨上機操作。
11、工作人員必須穿適當?shù)囊路瑖?yán)禁戴手套。
