Z3040x14/I 液壓搖臂鉆床
設備特點：

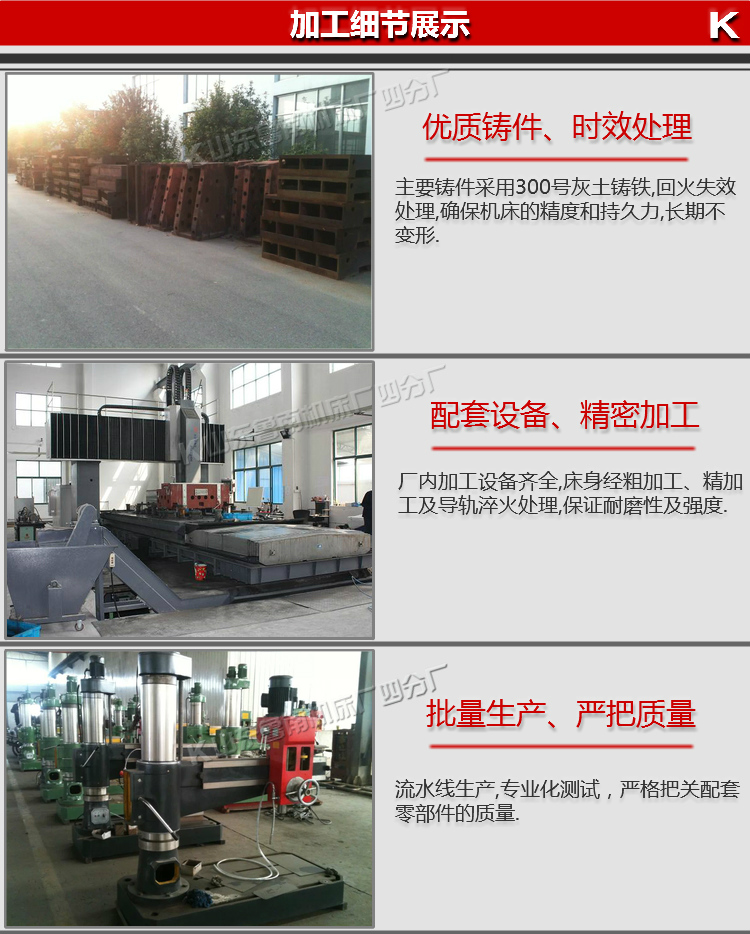

設備機身采用優質樹脂砂鑄造，主要及關鍵部件選用高強度鑄鐵和特供鋼材。搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。有完善的電器安全保護裝置和外柱防護。經過專業化設備連續加工，確?；A(chǔ)部件精良和較長的使用壽命。
主要參數：
|
型號 |
單位 |
Z3040×14/I |
|
最大鉆孔直徑 |
mm |
鑄鐵40 鋼件32 |
|
主軸中心至立柱母線 |
mm |
360-1400 |
|
主軸箱水平移動距離 |
mm |
650 |
|
主軸端面至底座工作面 |
mm |
1150~260 |
|
主軸行程 |
mm |
270 |
|
主軸允許最大扭矩 |
Nm |
200 |
|
主軸允許最大抗力 |
N |
10000 |
|
主軸圓錐孔 |
|
莫氏4號 |
|
主軸轉速(12級) |
r/min |
40-1896 |
|
主軸進給量4級 |
n |
0.13-0.54 |
|
搖臂回轉角度 |
。 |
360 |
|
主電機功率 |
kw |
2.2 |
|
升降電機功率 |
kw |
1.5 |
|
重量 |
Kg |
2200 |
|
主機外形尺寸(長×寬×高) |
mm |
2050×820×2480 |
操作使用：
搖臂鉆床采用三相380V交流電源，非專業人員禁止觸及電力控制裝置，以免危險。 由于機床旋轉部件較多，因此提醒操作維修人員必須對安全問題引起高度重視，未經過學習本須知，嚴禁上崗。
1、檢查電源接地線是否可靠，線徑是否符合要求。
2、檢查機床相序是否正確。
3、檢查行程限位開關是否可靠。
4、檢查各操作按鈕是否正確，急停按鈕是否可靠。
5、搖臂鉆床出現故障或處于危急狀態時，應首先按急停按鈕（急停按鈕在主軸箱正面右下部），然后斷開總電源開關（總電源開關在立柱下部），故障不解除，危險不處理，不準重新送電。
6、電氣維修人員必須按電工操作規程穿電工絕緣鞋進行工作，機床電氣維修間必須由專人看管電源或在電源處掛牌警示，維修電氣一般要斷電進行，如若必須送電檢查嚴禁接觸帶電體。
