ZSL-20 鉆攻機

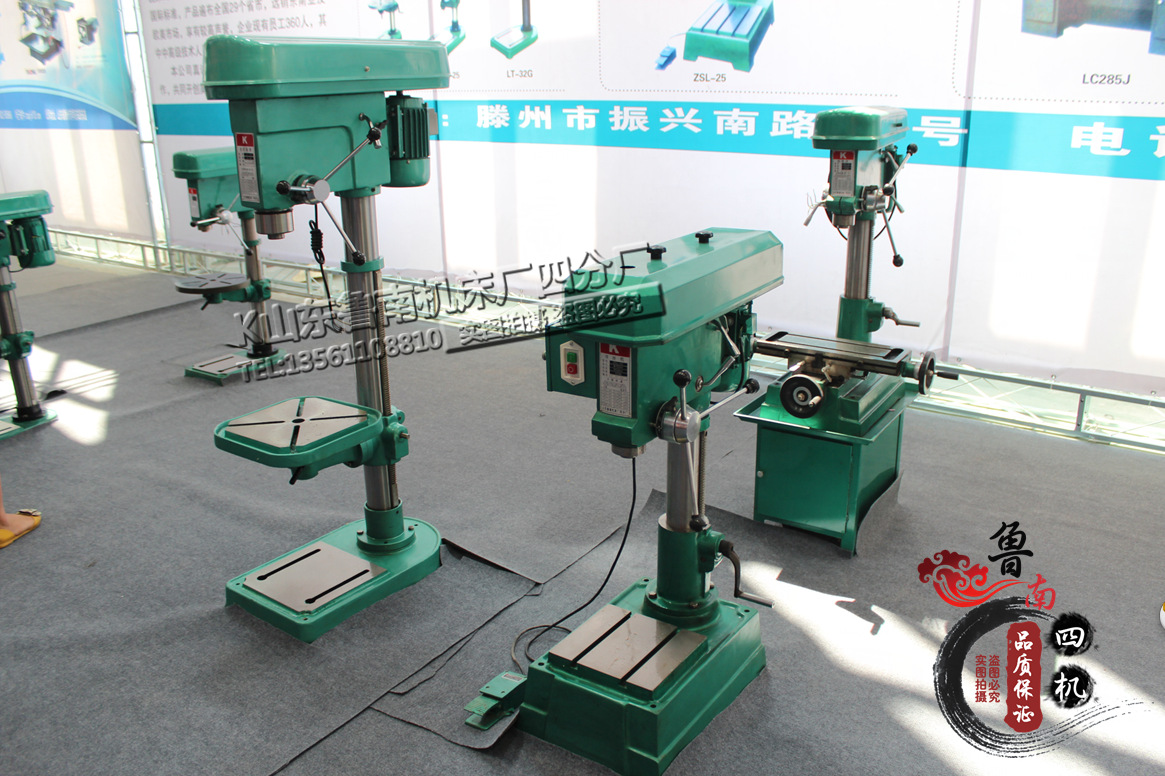

ZSL-20鉆攻機
本鉆攻兩用機：系綜合了臺鉆和攻絲機的特點用途而設計的；設用于一般機械加工的鉆、擴、鉸、攻絲等加工工序，能廣泛應用于單部件成批生產的儀表工業，機械制造和維修部門
|
型號 |
ZSL-20 |
ZSL-25 |
ZSL-32 |
|
最大鉆孔直徑 |
20 |
25 |
32 |
|
最大攻絲直徑 |
16 |
20 |
24 |
|
最大工作行程 |
90 |
100 |
100 |
|
主軸最大可調行程 |
360 |
400 |
420 |
|
主軸維孔 |
MS3 |
MS3 |
MS4 |
|
主軸轉速 級速 |
9 |
9 |
9 |
|
主軸轉速 范圍 |
180-1800 |
180-1800 |
100-2800 |
|
電機功率（KW） |
Y90-6-0.75 |
Y100L-6-1.5 |
Y100L-6-1.5 |
|
外形尺寸L×W×H |
820×400×1100 |
860×400×1100 |
1000×600×1300 |
|
機床凈重（Kg） |
140 |
160 |
200 |
魯南攻絲機安全操作規程：
1、使用前要檢查鉆床各部件是否正常。
2、鉆頭與工件必須裝夾緊固，不能用手握住工件，以免鉆頭旋轉引起傷人事故以及設備損壞事故。
3、集中精力操作，搖臂和拖板必須鎖緊后方可工作，裝卸鉆頭時不可用手錘和其他工具物件敲打，也不可借助主軸上下往返撞擊鉆頭，應用專用鑰匙和扳手來裝卸，鉆夾頭不得夾錐形柄鉆頭。
4、鉆薄板需加墊木板，應刃磨薄板鉆頭，并采用較小進給量，鉆頭快要鉆透工件時，應適當減小進給量要輕施壓力，以免折斷鉆頭損壞設備或發生意外事故。
5、臺鉆鉆孔鉆頭在運轉時，禁止用棉紗和毛巾擦拭鉆床及清楚鐵屑。工作后鉆床必須擦拭干凈，切斷電源，零件堆放及工作場地保持整齊、整潔。
6、切削纏繞在工件或鉆頭上時，應提升鉆頭。使之?dāng)嘞?，并停鉆后用專門工具清除切削。
7、必須在鉆床工作范圍內鉆孔，不應使用超過額定直徑的鉆頭。
8、更換皮帶位置變速時，必須在切斷電源。
9、工作中出現任何異常情況，應停車再處理。
10、操作員操作前必須熟悉機器的性能，用途及操作注意事項，生手嚴禁單獨上機操作。
11、工作人員必須穿適當?shù)囊路?，?yán)禁戴手套。
