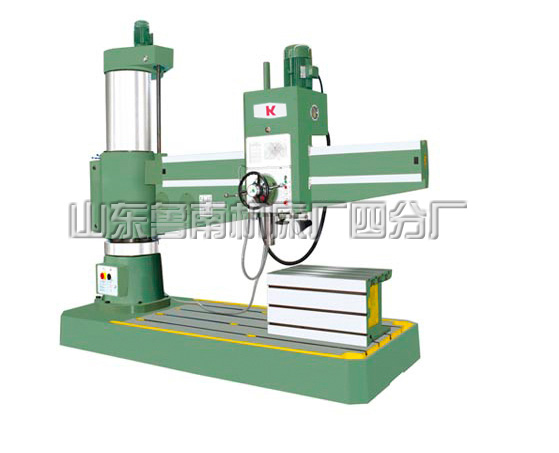

Z3080x25 液壓搖臂鉆床
Z3080搖臂鉆床是用途廣泛的大型設備，該機工作效率高，加工誤差小，液壓預選變速，最大鉆孔直徑80mm,在配有相應工裝的條件下可以鏜孔，主軸箱、搖臂、立柱均由液壓夾緊；主軸正反轉、停車(制動)、空檔用一個手柄操作。它具有性能完善、使用安全、可靠、方便、易于維修，精度高、剛性好、壽命長等優點。用來鉆孔、擴孔、锪平面、鉸孔、攻螺絲、镋孔。廣泛適用于機械加工各部門。
主要技術參數:
| 單位 | ||
| 最大鉆孔直徑 | Mm | 80 |
| 主軸中心線至立柱母線距離 | Mm | 500-2500 |
| 主軸箱水平移動距離 | Mm | 2000 |
| 主軸端面至底座工作臺面距離 | Mm | 550-2000 |
| 搖臂升降距離 | Mm | 1000 |
| 搖臂升降速度 | m/min | 1 |
| 搖臂回轉角度 | ° | 360 |
| 主軸圓錐孔 | 莫氏6號 | |
| 主軸轉速范圍 | r/min | 16-1250 |
| 主軸轉速級數 | 16 | |
| 主軸進給量范圍 | Mm/r | 0.04-3.2 |
| 主軸進給量級數 | 16 | |
| 主軸行程 | Mm | 450 |
| 刻度盤每轉鉆孔深度 | Mm | 151 |
| 主軸最大扭矩 | Nm | 1600 |
| 主軸允許最大進給抗力 | N | 35000 |
| 主電機功率 | Kw | 7.5 |
| 搖臂升降電機功率 | Kw | 3 |
| 主軸箱、立柱、搖臂液壓夾緊電機功率 | Kw | 0.8 |
| 機床冷卻泵電機功率 | Kw | 0.09 |
| 機床重量(約) | Kg | 11000 |
| 機床輪廓尺寸(長*寬*高) | Mm | 3730X1400X3795 |
| 機床最大輪廓尺寸(長*寬*高) | Mm | 3730X1400X4025 |
操作使用：
搖臂鉆床采用三相380V交流電源，非專業人員禁止觸及電力控制裝置，以免危險。 由于機床旋轉部件較多，因此提醒操作維修人員必須對安全問題引起高度重視，未經過學習本須知，嚴禁上崗。
1、檢查電源接地線是否可靠，線徑是否符合要求。
2、檢查機床相序是否正確。
3、檢查行程限位開關是否可靠。
4、檢查各操作按鈕是否正確，急停按鈕是否可靠。
5、搖臂鉆床出現故障或處于危急狀態時，應首先按急停按鈕（急停按鈕在主軸箱正面右下部），然后斷開總電源開關（總電源開關在立柱下部），故障不解除，危險不處理，不準重新送電。
6、電氣維修人員必須按電工操作規程穿電工絕緣鞋進行工作，機床電氣維修間必須由專人看管電源或在電源處掛牌警示，維修電氣一般要斷電進行，如若必須送電檢查嚴禁接觸帶電體。
