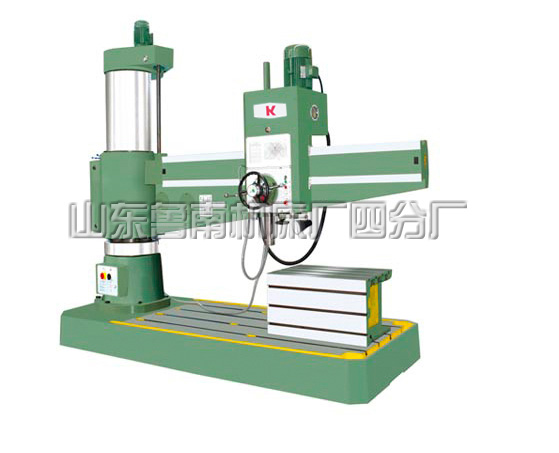

Z3063x16/I 液壓搖臂鉆床
Z3063×16/1 搖臂鉆床是具有廣泛用途的萬能性機床，適用于在中、大型零件上進行鉆孔、擴孔、鉸孔、锪平面及攻螺紋等工作，在有工藝裝備的條件下，還可以進行鏜孔。液壓搖臂鉆床的通用化程度較高。
液壓搖臂鉆床的特點：
1、液壓搖臂鉆主要及關鍵部件選用高強度鑄鐵和特供鋼材。
2、經過專業化設備連續加工，確保基礎部件精良。
3、采用液壓預選變速機構，液壓鎖緊大箱、搖臂等，節省輔助時間。
4、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱更為輕便快捷。
5、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
6、16級主軸轉速與進給可選配出經濟高效的切削。
7、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。
8、有完善的安全保護裝置和外柱防護。
9、在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命均為加大延長。
10、新工藝涂裝和不斷改進的外觀展示時代風范。
11、本鉆床采用的核心部件采用中捷配套廠家供貨，確保產品部件的通用性（隨時在當?shù)刭I(mǎi)到合適的部件）和穩定性，使之達到名牌產品的效果。
1、液壓搖臂鉆主要及關鍵部件選用高強度鑄鐵和特供鋼材。
2、經過專業化設備連續加工，確保基礎部件精良。
3、采用液壓預選變速機構，液壓鎖緊大箱、搖臂等，節省輔助時間。
4、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱更為輕便快捷。
5、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
6、16級主軸轉速與進給可選配出經濟高效的切削。
7、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。
8、有完善的安全保護裝置和外柱防護。
9、在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命均為加大延長。
10、新工藝涂裝和不斷改進的外觀展示時代風范。
11、本鉆床采用的核心部件采用中捷配套廠家供貨，確保產品部件的通用性（隨時在當?shù)刭I(mǎi)到合適的部件）和穩定性，使之達到名牌產品的效果。
Z3063液壓搖臂鉆主要技術參數：
| 規格與參數 | Z3063X20 |
| 最大鉆孔直徑 | 63mm |
| 主軸中心線至立柱母線距離 | 450-2000mm |
| 主軸箱水平移動距離 | 1650mm |
| 主軸端面至底座工作面距離 | 400-1600mm |
| 主軸行程 | 315mm |
| 主軸錐孔(莫氏) | 5# |
| 主軸轉速范圍 | 25-1600r/min |
| 主軸轉速級數 | 16 |
| 主軸進給量范圍 | 0.04-3.20mm/r |
| 主軸進給量級數 | 16 |
| 搖臂升降距離 | 780mm |
| 搖臂升降速度 | 0.02m/s |
| 搖臂回轉角度 | ±180° |
| 主軸允許最大扭矩 | 630nm |
| 主軸允許最大進給抗力 | 23400n |
| 主電機功率 | 5.5kw |
| 升降電機功率 | 1.5kw |
| 液壓夾緊電機功率 | 0.75kw |
| 冷卻泵電機功率 | 0.09kw |
| 底座尺寸(長*寬*高) | 2800X1120X200mm |
| 底座的工作面積 | 1850X960mm |
| 底座T型槽的數量，寬及相鄰槽間距離 | 4-28X220mm |
| 工作臺的工作面 | 750X580mm |
| 工作臺工作面T型槽的數量，寬及水平工作面 | 3-22X150mm |
| 垂直工作面 | 2-22X150mm |
| 機床重量(約) | 7000kg |
| 機床外型尺寸(長寬高) | 3080X1230X3350mm |
操作使用：
搖臂鉆床采用三相380V交流電源，非專業人員禁止觸及電力控制裝置，以免危險。 由于機床旋轉部件較多，因此提醒操作維修人員必須對安全問題引起高度重視，未經過學習本須知，嚴禁上崗。
1、檢查電源接地線是否可靠，線徑是否符合要求。
2、檢查機床相序是否正確。
3、檢查行程限位開關是否可靠。
4、檢查各操作按鈕是否正確，急停按鈕是否可靠。
5、搖臂鉆床出現故障或處于危急狀態時，應首先按急停按鈕（急停按鈕在主軸箱正面右下部），然后斷開總電源開關（總電源開關在立柱下部），故障不解除，危險不處理，不準重新送電。
6、電氣維修人員必須按電工操作規程穿電工絕緣鞋進行工作，機床電氣維修間必須由專人看管電源或在電源處掛牌警示，維修電氣一般要斷電進行，如若必須送電檢查嚴禁接觸帶電體。
